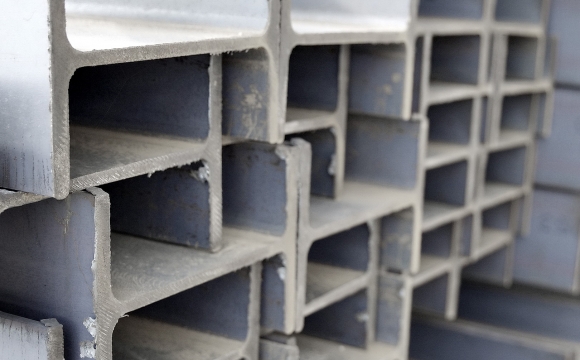

Двутавр металлический 🟥 в Тольятти
Стальные двутавровые балки применяются при многоэтажном масштабном строительстве. В зависимости от параметров, изделие может использоваться для возведения мостов, колонн, перекрытий, а также для изготовления подвесных механизмов и транспортеров. Прокат в сечении напоминает повернутую на 90 градусов букву «Н». Данный вид горячекатаного профиля является вершиной сопромата и выдерживает колоссальные нагрузки на прогиб. При этом двутавры великолепно работают и на сопротивляемость скручиванию.
Для расчетов массы конечной конструкции применяют таблицы удельного веса двутавровых балок. Предлагаем Вам сохранить эту страницу в закладках, так как большое количество разновидностей двутавров и нормативно-технической документации на них не представляет возможным использование металлических калькуляторов.

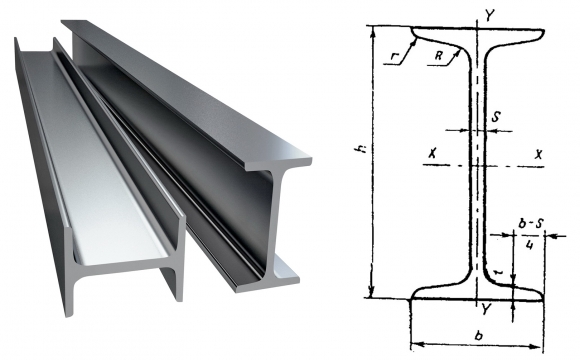

| № двутавра | Размеры, мм | Площадь поперечного сечения F, см2 | Масса1 м, кг | |||||
|---|---|---|---|---|---|---|---|---|
| h | b | s | t | R | r | |||
| 10 | 100 | 55 | 4,5 | 7,2 | 7 | 2,5 | 12 | 9,46 |
| 12 | 120 | 64 | 4,8 | 7,3 | 7,5 | 3 | 14,7 | 11,5 |
| 14 | 140 | 73 | 4,9 | 7,5 | 8 | 3 | 17,4 | 13,7 |
| 16 | 160 | 81 | 5 | 7,8 | 8,5 | 3,5 | 20,2 | 15,9 |
| 18 | 180 | 90 | 5,1 | 8,1 | 9 | 3,5 | 23,4 | 18,4 |
| 20 | 200 | 100 | 5,2 | 8,4 | 9,5 | 4 | 26,8 | 21 |
| 22 | 220 | 110 | 5,4 | 8,7 | 10 | 4 | 30,6 | 24 |
| 24 | 240 | 115 | 5,6 | 9,5 | 10,5 | 4 | 64,8 | 27,3 |
| 27 | 270 | 125 | 6 | 9,8 | 11 | 4,5 | 40,2 | 31,5 |
| 30 | 300 | 135 | 6,5 | 10,2 | 12 | 5 | 46,5 | 36,5 |
| 33 | 330 | 140 | 7 | 11,2 | 13 | 5 | 53,8 | 42,2 |
| 36 | 360 | 145 | 7,5 | 12,3 | 14 | 6 | 61,9 | 48,6 |
| 40 | 400 | 155 | 8,3 | 13 | 15 | 6 | 72,6 | 57 |
| 45 | 450 | 160 | 9 | 14,2 | 16 | 7 | 84,7 | 66,5 |
| 50 | 500 | 170 | 10 | 15,2 | 17 | 7 | 100 | 78,5 |
| 55 | 550 | 180 | 11 | 16,5 | 18 | 7 | 118 | 92,6 |
| 60 | 600 | 190 | 12 | 17,8 | 20 | 8 | 138 | 108 |
| № двутавра | Размеры, мм | Масса 1 м, кг | Метров в тонне | |||
|---|---|---|---|---|---|---|
| h | b | s | t | |||
| 14C | 140 | 80 | 5,5 | 9,1 | 16,9 | 59,17 |
| 20C | 200 | 100 | 7,0 | 11,4 | 27,9 | 35,84 |
| 20Ca | 200 | 102 | 9,0 | 11,4 | 31,1 | 32,15 |
| 22C | 220 | 110 | 7,5 | 12,3 | 33,1 | 30,21 |
| 27C | 270 | 122 | 8,5 | 13,7 | 42,8 | 23,36 |
| 27Ca | 270 | 124 | 10,5 | 13,7 | 47,0 | 21,28 |
| 36C | 360 | 140 | 14,0 | 15,8 | 71,3 | 14,03 |
| 18M | 180 | 90 | 7,0 | 12,0 | 25,8 | 38,76 |
| 24M | 240 | 110 | 8,2 | 14,0 | 38,3 | 26,11 |
| 30M | 300 | 130 | 9,0 | 15,0 | 50,2 | 19,92 |
| 36M | 360 | 130 | 9,5 | 16,0 | 57,9 | 17,27 |
| 45M | 450 | 150 | 10,5 | 18,0 | 77,6 | 12,89 |
| № двутавра | Размеры, мм | Масса 1 м, кг | Метров в тонне | |||
|---|---|---|---|---|---|---|
| h | b | s | t | |||
| 10Б1 | 117,6 | 64,0 | 3,8 | 5,1 | 8,7 | 114,9 |
| 12Б1 | 120,0 | 64,0 | 4,4 | 6,3 | 10,4 | 96,2 |
| 14Б1 | 137,4 | 73,0 | 3,8 | 5,6 | 10,5 | 95,2 |
| 14Б2 | 140,0 | 73,0 | 4,7 | 6,9 | 12,9 | 77,5 |
| 16Б1 | 157,0 | 82,0 | 4,0 | 5,9 | 12,7 | 78,7 |
| 16Б2 | 160,0 | 82,0 | 5,0 | 7,4 | 15,8 | 63,3 |
| 18Б1 | 177,0 | 91,0 | 4,3 | 6,5 | 15,4 | 64,9 |
| 18Б2 | 180,0 | 91,0 | 5,3 | 8,0 | 18,8 | 53,2 |
| 20Б1 | 200,0 | 100,0 | 5,6 | 8,5 | 22,4 | 44,6 |
| 23Б1 | 230,0 | 110,0 | 5,6 | 9,0 | 25,8 | 38,8 |
| 26Б1 | 258,0 | 120,0 | 5,8 | 8,5 | 28,0 | 35,7 |
| 26Б2 | 261,0 | 120,0 | 6,0 | 10,0 | 31,2 | 32,1 |
| 30Б1 | 296,0 | 140,0 | 5,8 | 8,5 | 32,9 | 30,4 |
| 30Б2 | 299,0 | 140,0 | 6,0 | 10,0 | 36,6 | 27,3 |
| 35Б1 | 346,0 | 155,0 | 6,2 | 8,5 | 38,9 | 25,7 |
| 35Б2 | 349,0 | 155,0 | 6,5 | 10,0 | 43,3 | 23,1 |
| 40Б1 | 392,0 | 165,0 | 7,0 | 9,5 | 48,1 | 20,8 |
| 40Б2 | 396,0 | 165,0 | 7,5 | 11,5 | 54,7 | 18,3 |
| 45Б1 | 443,0 | 180,0 | 7,8 | 11,0 | 59,8 | 16,7 |
| 45Б2 | 447,0 | 180,0 | 8,4 | 13,0 | 67,5 | 14,8 |
| 50Б1 | 492,0 | 200,0 | 8,8 | 12,0 | 73,0 | 13,7 |
| 50Б2 | 496,0 | 200,0 | 9,2 | 14,0 | 80,7 | 12,4 |
| 55Б1 | 543,0 | 220,0 | 9,5 | 13,5 | 89,0 | 11,2 |
| 55Б2 | 547,0 | 220,0 | 10,0 | 15,5 | 97,9 | 10,2 |
| 60Б1 | 593,0 | 230,0 | 10,5 | 15,5 | 106,2 | 9,4 |
| 60Б2 | 597,0 | 230,0 | 11,0 | 17,5 | 115,6 | 8,7 |
| 70Б1 | 691,0 | 260,0 | 12,0 | 15,5 | 129,3 | 7,7 |
| 70Б2 | 697,0 | 260,0 | 12,5 | 18,5 | 144,2 | 6,9 |
| 80Б1 | 791,0 | 280,0 | 13,5 | 17,0 | 159,5 | 6,3 |
| 80Б2 | 798,0 | 280,0 | 14,0 | 20,5 | 177,9 | 5,6 |
| 90Б1 | 893,0 | 300,0 | 15,0 | 18,5 | 194,0 | 5,2 |
| 90Б2 | 900,0 | 300,0 | 15,5 | 22,0 | 213,8 | 4,7 |
| 100Б1 | 990,0 | 320,0 | 16,0 | 21,0 | 230,6 | 4,3 |
| 100Б2 | 998,0 | 320,0 | 17,0 | 25,0 | 258,2 | 3,9 |
| 100Б3 | 1006,0 | 320,0 | 18,0 | 29,0 | 285,7 | 3,5 |
| 100Б4 | 1013,0 | 320,0 | 19,5 | 32,5 | 314,5 | 3,2 |
Основным производителем двутавровых балок в России является Нижнетагильский металлургический комбинат. НТМК выпускает продукцию как по ГОСТам, так и по собственному техническому условию - СТО АСЧМ 20-93. Ниже представлены разновидности стальных двутавров по данным НТД.
| № двутавра | Размеры, мм | Масса1 м, кг | Метров в тонне | |||
|---|---|---|---|---|---|---|
| h | b | s | t | |||
| Нормальные балки | ||||||
| 20Б1 | 200 | 100 | 5,5 | 8,0 | 21,3 | 46,9 |
| 25Б1 | 248 | 124 | 5,0 | 8,0 | 25,7 | 38,9 |
| 25Б2 | 250 | 125 | 6,0 | 9,0 | 29,6 | 33,8 |
| 30Б1 | 298 | 149 | 5,5 | 8,0 | 32,0 | 31,3 |
| 30Б2 | 300 | 150 | 6,5 | 9,0 | 36,7 | 27,2 |
| 35Б1 | 346 | 174 | 6,0 | 9,0 | 41,4 | 24,2 |
| 35Б2 | 350 | 175 | 7,0 | 11,0 | 49,6 | 20,2 |
| 40Б1 | 396 | 199 | 7,0 | 11,0 | 56,6 | 17,7 |
| 40Б2 | 400 | 200 | 8,0 | 13,0 | 66,0 | 15,2 |
| 45Б1 | 446 | 199 | 8,0 | 12,0 | 66,2 | 15,1 |
| 45Б2 | 450 | 200 | 9,0 | 14,0 | 76,0 | 13,2 |
| 50Б1 | 492 | 199 | 8,8 | 12,0 | 72,5 | 13,8 |
| 50Б2 | 469 | 199 | 9,0 | 14,0 | 79,5 | 12,6 |
| 55Б1 | 543 | 220 | 9,5 | 13,5 | 89,0 | 11,2 |
| 55Б2 | 547 | 220 | 10,0 | 15,5 | 97,9 | 10,2 |
| 60Б1 | 596 | 199 | 10,0 | 15,0 | 94,6 | 10,6 |
| 60Б2 | 600 | 200 | 11,0 | 17,0 | 105,5 | 9,5 |
| Широкополочные балки | ||||||
| 20Ш1 | 194 | 150 | 6,0 | 9,0 | 30,6 | 32,7 |
| 25Ш1 | 244 | 175 | 7,0 | 11,0 | 44,1 | 22,7 |
| 30Ш1 | 294 | 200 | 8,0 | 12,0 | 56,8 | 17,6 |
| 30Ш2 | 300 | 201 | 9,0 | 15,0 | 68,6 | 14,6 |
| 35Ш1 | 334 | 249 | 11,0 | 20,0 | 65,3 | 15,3 |
| 35Ш2 | 340 | 250 | 9,0 | 14,0 | 79,7 | 12,5 |
| 40Ш1 | 383 | 299 | 9,5 | 12,5 | 88,6 | 11,3 |
| 40Ш2 | 390 | 300 | 10,0 | 16,0 | 106,7 | 9,4 |
| 45Ш1 | 440 | 300 | 11,0 | 18,0 | 123,5 | 8,1 |
| 50Ш1 | 482 | 300 | 11,0 | 15,0 | 114,2 | 8,8 |
| 50Ш2 | 487 | 300 | 14,5 | 17,5 | 138,4 | 7,2 |
| 50Ш3 | 493 | 300 | 15,5 | 20,5 | 156,1 | 6,4 |
| 50Ш4 | 499 | 300 | 16,5 | 23,5 | 173,4 | 5,8 |
| Колонные балки | ||||||
| 20K1 | 196 | 199 | 6,5 | 10,0 | 41,4 | 24,2 |
| 20K2 | 200 | 200 | 8,0 | 12,0 | 49,9 | 20,0 |
| 25K1 | 246 | 249 | 8,0 | 12,0 | 62,6 | 16,0 |
| 25K2 | 250 | 250 | 9,0 | 14,0 | 72,4 | 13,8 |
| 25K3 | 253 | 251 | 10,0 | 15,5 | 80,2 | 12,5 |
| 30K1 | 298 | 299 | 9,0 | 14,0 | 87,0 | 11,5 |
| 30K2 | 300 | 300 | 10,0 | 15,0 | 94,0 | 10,6 |
| 30K3 | 300 | 305 | 15,0 | 15,0 | 105,8 | 9,5 |
| 30K4 | 304 | 301 | 11,0 | 17,0 | 105,8 | 9,5 |
| 35K1 | 342 | 348 | 10,0 | 15,0 | 109,1 | 9,2 |
| 35K2 | 350 | 350 | 12,0 | 19,0 | 136,5 | 7,3 |
| 40K1 | 394 | 398 | 11,0 | 18,0 | 146,6 | 6,8 |
| 40K2 | 400 | 400 | 13,0 | 21,0 | 171,7 | 5,8 |
| 40K3 | 406 | 403 | 16,0 | 24,0 | 200,1 | 5,0 |
| 40K4 | 414 | 405 | 18,0 | 28,0 | 231,9 | 4,3 |
| 40K5 | 429 | 400 | 23,0 | 35,5 | 290,8 | 3,4 |
Цифры в маркировке или номер изделия обозначает высоту балки (h) в сантиметрах. Буквы в обозначении профиля показывают его вид по ширине полок.
Балки с уклоном внутренних граней полок:
- без буквы (стандартные по ГОСТ 8239-89);
- М – для подвесных путей;
- С – для армирования шахтных стволов.
Балки с параллельными гранями полок:
- У – узкополочные (размеры полки менее чем у нормальных двутавров);
- Б – с полками нормальной ширины;
- Ш – широкополочные;
- Д – среднеполочные – дополнительная серия с размерами полок между нормальными и широкополочными;
- К – колонные с шириной полки приблизительно равной высоте профиля.
Как и арматуру, двутавровые балки в Тольятти можно купить длиной 11.75 и 12.00 м. Заявки на продажу товара партией менее одного хлыста рассматриваются индивидуально в зависимости от вида профиля и необходимой Вам длины заготовки.
